제품 상세 정보:
|
| 싸인 힘 (성수기): | 30KN | 충격력(피크): | 60KN |
|---|---|---|---|
| 주파수 범위: | 5~2,600Hz | 변위(연속): | 100 밀리미터 |
| 맥스. 속도: | 1.8 초당 미터 | 맥스. 가속: | 75 Ｇ |
| 1번째 명령 공진 진동수: | 2,400 Hz | ||
| 강조하다: | 온도 진동 시험 장비,습도 진동 시험 장비 |
||

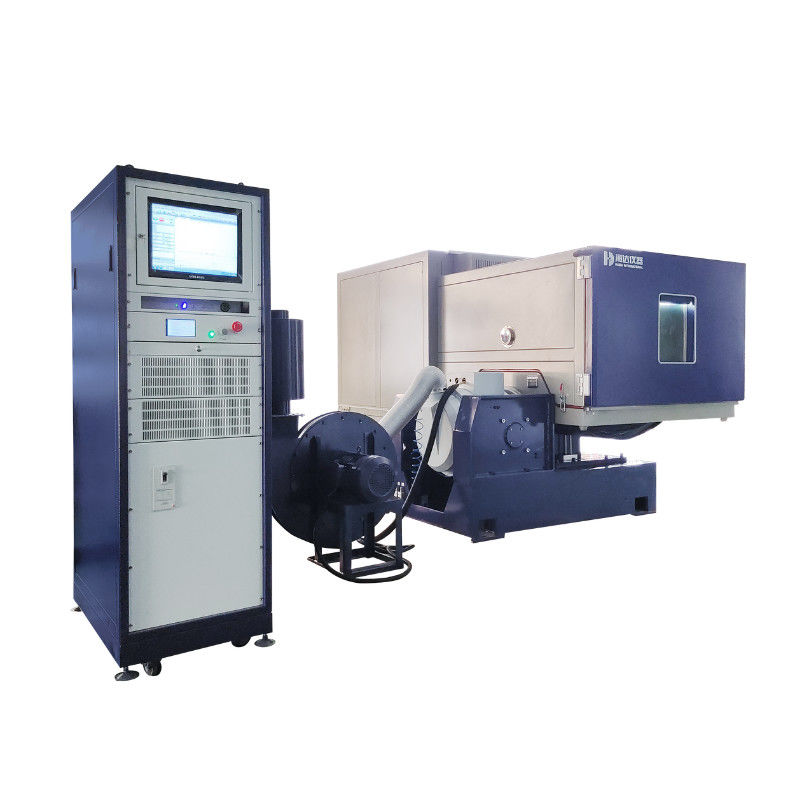

온도 및 습도 테스트 시스템 진동 테스트 장비
전기역학적 진동 테스트 시스템 성능 데이터 시트:
| 쉐이커 (모델#EDM-2000) | ||
| 시노 힘 (피크) | 30kN | |
| 충격 힘 (피크) | 60 kN | |
| 주파수 범위 | 5~2,600 Hz | |
| 이동 (연속) | 100mm | |
| 최대 속도 | 1.8m/s | |
| 최대 가속 | 75g | |
| 장갑 직경 | 445mm | |
| 1s음향 주파수 순서 | 2,400 Hz | |
| 허용되는 특이한 모멘트 | > 500 Nxm | |
| 장갑의 무게 | 40kg | |
| HE/ST 나사 크기 | M10 (메트릭) | |
| 축 진동 격리 주파수 | 3 Hz | |
| 맥스. | 500kg | |
| 자기 흐름 누출 | ≤ 1mT | |
| 크기 (L × W × H, 포장되지 않은) | 1,330x860x1,250mm | |
| 무게 (무 포장) | 2500kg | |
| 설치 | 고무 매트 (안커 볼트 필요) | |
| 전력 증폭기(모델#VSA-H323A) | ||
| 증폭기 출력 | 30kVA | |
| SNR | > 65 dB | |
| 가명 출력 전압 | 120Vrms | |
| 증폭기 효율성 | > 90% | |
| 크기 (L × W × H, 포장되지 않은) | 800x900x2,100mm | |
| 무게 (무 포장) | 500kg | |
| 블로어 (모델# PBL-W30) | ||
| 공기 부피 | 0.46m3/s | |
| 힘 | 7.5kW | |
| 공기 통로의 지름 | 200mm | |
| 공기 압력 | 8.8kPa | |
| 설치 | 천장에 연결 할 수 있습니다 (최고 2 개의 90도 구부리), 최대 20 ′′ 실행 | |
| 수평 슬리프 테이블 (모델# 30ST-600M) | ||
| 크기 | 600x600mm | |
| 두께 | 45mm | |
| 주파수 제한 | 2,000 Hz | |
| 실제 질량 | 54kg | |
|
참고: 1고압 오일 필름 베어링은 더 나은 균일성을 위해 사용됩니다. |
||
| 진동 조절기 및 가속도 | ||
| 진동 제어기 VT-9008-4 | 4 채널 진동 컨트롤러와 시네스 및 자기 정정 | |
| 가속기 EA-YD-181 | 100mV/g, 범위: 50g, 작업 주파수: 1-10kHz, 무게: 11g, 10ft 저소음 케이블 | |
| 다른 지원 기능/ 액세서리 | ||
| 환경 위원회 | 지원 | |
| 모바일 기기 | 사용자 정의 | |
| 단열판 | 사용자 정의 | |
| 장착장 | 사용자 정의 | |
| 시스템의 작업 환경 | ||
| 온도 범위 | 0-40°C | |
| 습도 범위 | 0% 90%, 응고가 없습니다. | |
| 전력 요구 사항 | 380V/3ph/50Hz, 40kVA | |
| 압축 공기 압력 | 0.6 Mpa | |
특징:
울트라 무성 작업; 기계 기반은 고품질 재료를 사용, 편리하게 설치, 작업은 원활하다, 설치 할 필요가 없습니다,제어 회로 디지털화 제어 및 표시 주파수, PID는 기능을 조정하고, 장비 작업이 더 안정적이고 신뢰할 수 있도록합니다, 주파수와 고정 주파수 작동 방식을 스카이프합니다.다른 직업 테스트 요청에 적응 제어 회로에 강한 전자기장의 간섭을 해결하기 위해, 그리고 정해진 작업 시간을 늘려서 테스트 제품이 정확한 테스트 시간에 도달합니다.
사용 방법:
1, 절차를 완료하는 제어 설명서
2, 예를 들어 작업 오류가 작동하지 않도록, 당신은 입력 단계의 복구 방법을 사용할 수 있습니다, 그 다음 단일 그룹 또는 다른 실행 단계를 설정합니다.
3, 사용 전에 외부 시작 스위치를 누르면, COO 표시됩니다, 즉 누르면, 키를 여는.
4타이완 기관:
1 테이블 몸의 발 장갑 가능한 한 고정
2 출력 라인에서 작동 / 전원 공급 장치가 연결되지 않습니다
3 가능한 한 높이를 높여
4 구성 요소는 변경 될 수 있습니다, 선 또는 연결에서 변경되지 않아야합니다.
5 타이완 기관은 전체 또는 일부 재조직을 할 수 없으며, 단 하나의 구성 요소에 대한 사양에 따라 원래 확인 암호를 사용할 수 있습니다.
5, 코드 안의 진폭
1. 부팅 전에 또는 후 너무 큰 조정하지 마십시오
2) 높은 진폭 변조의 낮은 키 진폭
3 제어판 진폭 단추는 중간에 위치하는 시험 항목에 배치됩니다: 주요 점에 초점을 맞추기 위해 배치되어 왼쪽 평평한 오른쪽을 줄입니다.
4 제어 상자: 위쪽 또는 지하 작업에 배치 할 수 없습니다.
6내부 코드:
1) 실행 또는 작동이 잘못되면 재설정
2) 제어 재설정 방법 단계, 각 내부 코드는 저장할 수 있는 한 번만 설정
3 일반적으로 내부 코드를 사용할 수 있습니다 무작위로 설정할 수 없습니다
7제어장치:
1) 바디의 연결 선은 매달린 후 단단히 잠겨 있어야 합니다.
2 진동 방향 스위치와 출력 연결 라인은 대응, 잘못된 연결할 수 없습니다
8, 테스트: 비특별 테스트는 전체 파도 테스트를 사용해야합니다.
9, 타이완 몸: 충돌 소리를 생성 할 수 없습니다, 상부와 하부 중앙 축의 상호 접촉은 스프링 철제 조각 파열 즉시 종료 될 것입니다,진폭 변조는 작게 조정되고 그 다음 켜.
10, 다른 알 수 없습니다:
임의로 내부 구성 요소와 라인을 변경하지 마십시오
11, 그 이유는 나쁘다:
1 컴퓨터 모델의 사용은 흔들기 테이블 제어에 사용할 수 없습니다
2 드라이버를 재부하 할 수 없습니다
2, ISTA-IA 테스트의 경우, 실험 조각이 테이블에서 미끄러지지 않도록 샘플을 보호하기 위한 조작자
3기어박스 교체
4. 작동하지 않을 때 모든 전력을 차단, 깨끗하게 유지; 5, 비 직원은 마음대로 작동 할 수 없습니다
