제품 상세 정보:
|
| 최대 시료 중량: | 600KG | 보증 기간: | 1년 |
|---|---|---|---|
| 압역을 고정시키기: | (조정할 수 있는) 400-3000Lb | 플레이트 사이즈를 고정시키기: | 키 48 인치 Ｘ 깊이 48 인치 |
| 클램핑 판 조정 가능한 높이: | 0~1000mm | 클램핑 판 가감폭: | 200~2000mm |
| 모터: | 파나소닉 서보 모터 | 정확성: | ±5% 이내에 |
| 힘 비율을 고정시키기: | 0.25-2.5mm/sec (ISTA에게 6- 샘즈 클럽을 부합시킵니다) | 힘 교정자: | 그것은 힘 값을 드러내고, 고정시키는 힘을 눈금 보정하는데 사용됩니다. |
| 교정 정확도: | ±1% F.S | 장치 폭: | 2.5m 이하 |
| 힘: | 220v/ 60Hz | 모든 중량: | 2000kg |
| 강조하다: | ISTA 포장 테스트,포장 시험 장비 |
||

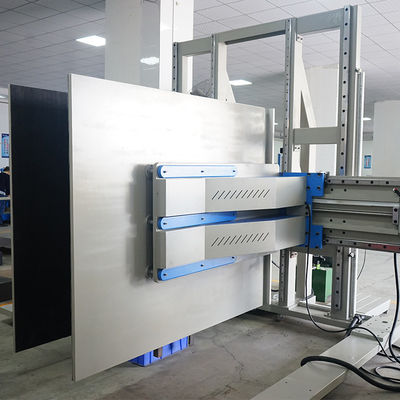

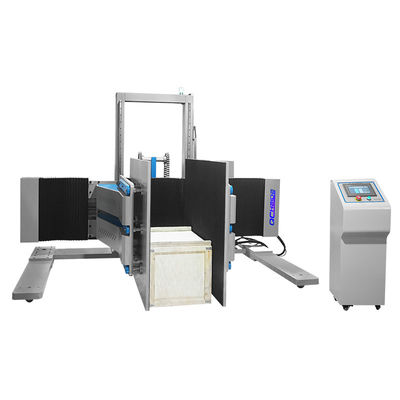

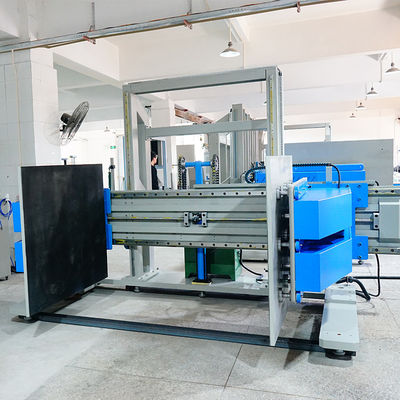

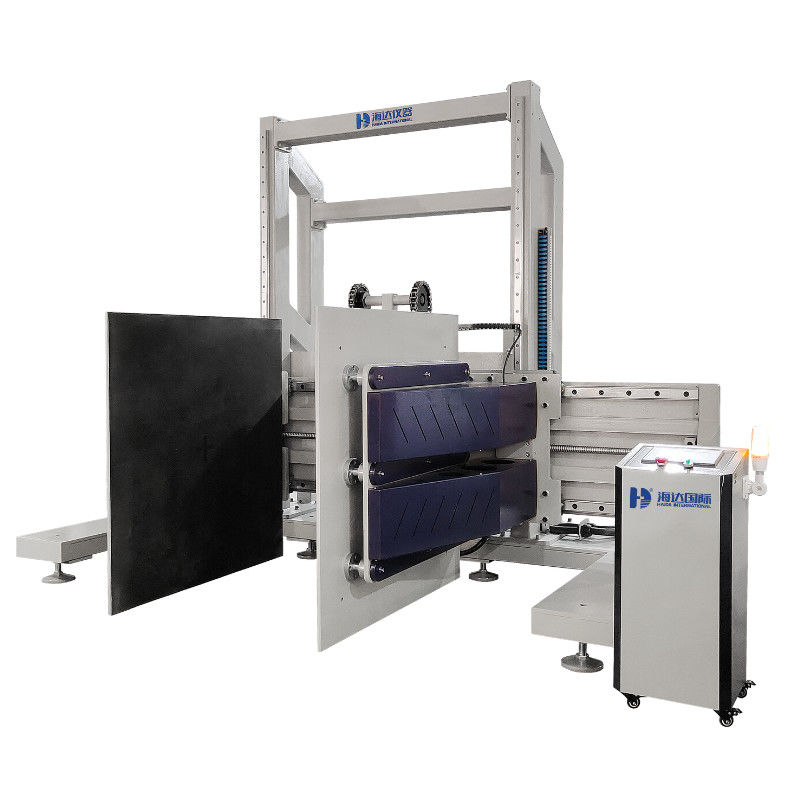

ASTM D6055 ISTA 클램프 힘 검사를 위한 포장 시험 장비
안전 보호
과부하 보호, 과전압 보호 및 제한 위치 보호 장치
사용법:
|
표본 모양 |
평행 파이프 운송 패키지 |
|
최대 표본 무게 |
500kg |
|
클램핑 압력 힘 |
테스트 샘플에 있는 운송 도표에 따르면, 운영자는 400~3000Lb (조정) 압력력을 대응 표면에 추가 할 수 있습니다 |
|
클램핑 보드 크기 |
H*D 48*48인치 |
|
클램핑 보드 높이 조절 |
0~500mm |
|
상승 속도 |
10~300mm/min 선택 |
|
클램핑 보드 확장 너비 |
200~2000mm |
|
베이스보드 차원 |
W*D 1500*1500mm |
|
클램핑 보드 요구 사항 |
두 클램핑 보드가 평평하고 평행하고 작업 조건에서 변형되지 않도록하십시오. (2000 파운드) 클램핑 보드와 땅은 수직입니다. 클램핑 보드의 두께는 25mm 미만입니다. |
|
힘 교정기 |
클램핑 힘을 수정하는 데 사용되는 힘 값 표시 |
|
힘 정밀도 |
국가 표준 1.6 수준 |
|
운영 |
수동 조작 막대기는 클램핑 제어, 열기, 들어 올리기,하향 또는 자동 전환 모드 작동 (클램핑 보드 두께 25mm 이하) |
|
장치 너비 |
2.5m 미만 |
매개 변수
|
클램핑 힘 |
1T |
|
색상 |
선택적 |
|
결의 |
1/100,000 |
|
테스트 공간 (L x W x H) |
100x100x100cm |
|
테스트 속도 |
10±3mm/min |
|
무게 |
약 300kg |
|
힘 |
1#, 220V/50HZ |
대형 제품의 클램프 압축 시험 방법
1포장 된 제품을 판 사이에 놓기 전에 클램프 표시기를 사용하여 클램프 힘이 있는지 확인하십시오.표시기는 평판 관절점의 축 사이에 배치되어야 합니다. 평판 위로 약 1/2.
2.제품이 클램프 될 때마다, 힘은 최소 15초 동안 그리고 1분 이상 적용되어야 합니다.
3표본에 클램프 힘을 가하여 판을 바닥에 누르고 판의 앞 가장자리를 패키지의 앞부분과 함께 빨라라주세요 (플러시 판 사진 4 참조).패키지가 너무 크면 클램프가 앞 가장자리에 빨라질 수 없습니다 (i큰 냉장고, 트랙터 등), 가능한 한 가장자리에 클램프.
4제품 총 10 번 플러시 방향에서 클램프하십시오.
5플래튼을 6x6인치 (,) 15.2x15.2cm (,) 오프셋 위치 (,) 에 넣어 포장된 제품에 클램프 힘을 가집니다.수평 및 수직 오프셋 차원 모두 평판의 앞 아래쪽 모서리에서 측정됩니다.패키지가 너무 큰 경우 클램프가 앞 가장자리에서 6 인치 (즉, 큰 냉장고, 트랙터 등) 로 배치되면 클램프가 가능한 한 이 위치에 가깝습니다.
1) 예외 번호 1: 명백하고 눈에 띄는 외부 스키드 (보기 그림 6) 를 가진 큰 제품오프셋 클램프 테스트는 제품이 스키드의 어느 부분 이상으로 확장되지 않고 스키드에서만 클램프를 표시하는 어떤 형태의 핸들링 그래픽 또는 메모가있는 경우 수행되지 않습니다.그래픽이 없거나 표시되지 않거나 스키드 너머에 약간의 돌출이있는 경우 전체 클램프 테스트 프로토콜이 수행됩니다.
2) 예외 2호: 제품 정상 운송 방향에 놓인 경우 높이가 ≤ 12인치인 경우, 6x6인치 오프셋 테스트는 수행되지 않습니다.
66 x 6 인치 오프셋 위치에 있는 클램프로 제품을 총 10 번 클램프하십시오.
75단계를 반복합니다.2.5 다만 2x6인치 오프셋 클램프 위치를 제외하고2 x 6 인치 오프셋은 6 x 6 인치 오프셋과 유사하지만 플래튼은 바닥에서 2 인치, 패키지의 앞쪽 가장자리에서 6 인치 뒤에 위치합니다.패키지가 너무 큰 경우 클램프가 앞 가장자리에서 2 인치 (즉, 큰 냉장고, 트랙터 등) 로 배치되면 클램프가 가능한 한 이 위치에 가깝습니다.
8처리 그래픽에 표시된 제품의 다른 모든 면에 플러시 및 오프셋 클램핑을 반복하십시오. 클램핑을 처리하는 데 허용됩니다.
판례 기준에 따르면, 만약 하나의 항목이 테스트에 실패하면,
|
클램핑 힘: |
50~3000kg |
|
클램핑 보드의 크기: |
1200×1200mm |
|
최대 클램핑 공간: |
1200×1200×1200mm |
|
최소 클램핑 공간: |
400×1200×1200mm |
|
클램핑 속도: |
5~50mm/min |
|
위아래 공간: |
100-600mm, 조절, 사용자 정의 할 수 있습니다 |
|
차원: 3 |
810년, 1900년, 2100년 |
|
무게: |
800kg |
|
전력: |
380v/ 50Hz |
|
제어 시스템: |
PLC 프로그래밍 제어 |
주의
1중국 광둥 외의 모든 서비스, 운송 및 여행료는 고객에 의해 지불됩니다.
2이 장치는 다음 상황에서는 사용하지 않도록 노력합니다.
(a) 진동, 그 기분을 흔들고
b. 직접 햇빛.
c. 뜨겁고 먼지 많고 습한 장소
d. 안전성 확보를 위해 기계의 AC 공급은 잘 땅이 되어야 합니다.
e. 강한 용매 (벤젠, 질소유 등) 를 세탁기에서 사용하지 마십시오.
f. 기계에 물과 잔해를 주입하지 마십시오. 전기 부품 및 전기 충격의 손상을 방지하십시오.
기기 디스플레이는 해체 및 디버깅은 국무부가 승인 한 단위와 회사에서만 측정 할 수 있습니다. 다른 사람들은 수리 할 수 없습니다.
