| 유형: | 테스트 머신 | 정확도 등급: | 높은 정확도 |
|---|---|---|---|
| 정확성: | ≤1C | 애플리케이션: | 태양광 모듈 테스트, 핫스팟 내구성 테스트, 열 테스트, 열 충격 테스트 |
| 맞춤형 지원: | OEM, ODM | 힘: | 220V, 50Hz |
| 보호 등급: | / | 전압: | 220 v |
| 보증: | 1년 | 펄스 전원 장치: | 20μs~999s(조정가능) |
| 현재 범위: | 0-60A; 편차 ±2% | 열 폭주 테스트: | 순방향 전류 - 역방향 전압 ≤10ms |
| dc 전원 공급: | 전류 범위 0-60A; 편차 ±1% | 전압 범위: | 0-20V; 편차 ±1% |
| 전압 획득 정확도: | 0.2V 이하 | 기능 시험: | 다이오드 IV 곡선 <1s |
| 온도 범위: | RT~200C | 온도 상승 시간: | 평균 5C/분 |
| 관찰 창: | 250*250mm | ||
| 강조하다: | 태양광 모듈 테스트 장비,모듈 열효과 테스트 장비,모듈 열 검사 기계 |
||

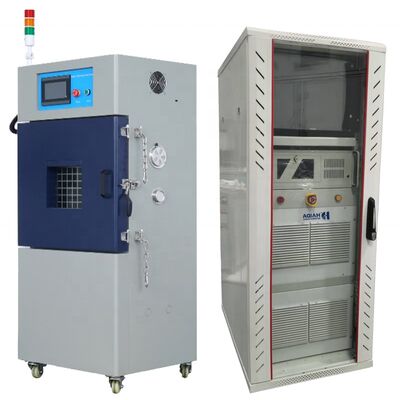

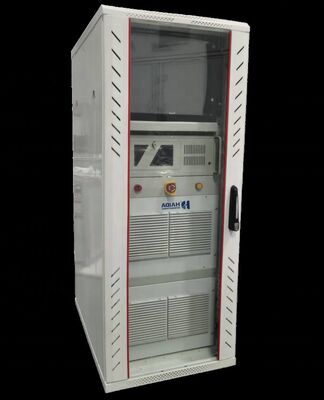

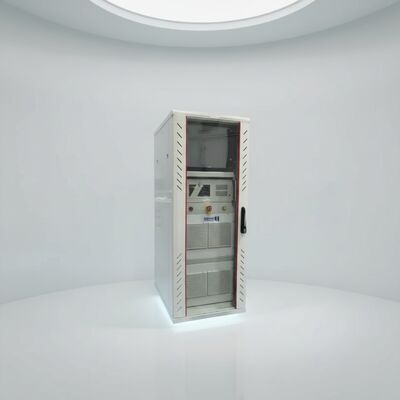

PART1: 바이패스 다이오드 테스트 매개변수 | ||
목 | 사양 | |
펄스 전원 공급 장치 | 20μs~999s(조정가능) | |
현재 범위 | 0-60A; 편차 ±2% | |
전압 범위 | 0-5V; 편차 ±2% | |
DC 전원 공급 장치 | 전류 범위 0-60A; 편차 ±1% | |
전압 범위 | 0-20V; 편차 ±1% | |
온도 획득 채널 정확도 | 1℃ 이하 | |
전압 획득 정확도 | 0.2V 이하 | |
데이터 수집 및 분석 시스템 | 에이. 온도 및 전압 획득 채널을 포함합니다. B. 소프트웨어는 온도와 전압 간의 관계를 기반으로 곡선을 자동으로 맞춥니다. | |
기능 테스트 | 다이오드 IV 곡선 <1s | |
열 폭주 테스트 | 순방향 전류 → 역방향 전압 ≤10ms | |
힘 | 단상, 220V, 50Hz | |

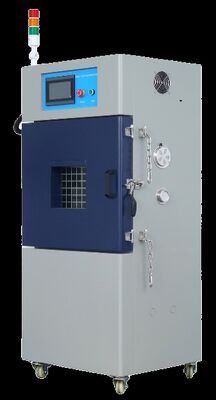

2부: 열 오븐 매개변수 | ||
목 | 사양 | |
내부 치수 | 400*400*400mm(가로*세로*높이) | |
외부 치수 | 760*690*1720mm(가로*세로*높이) | |
온도 범위 | RT~200C | |
온도 표시 정확도 | 0.1C | |
온도 안정성 | ± 1.0C | |
온도 균일성 | ± 2C | |
온도 상승 시간 | 평균 5C/분 | |
제어 장치 | 터치스크린 제어 | |
내부 챔버 재질 | 스테인레스 강판 | |
외부 챔버 재질 | 냉연강판 베이킹 바니시 처리 | |
관찰 창 | 250*250mm | |
조명 장치 | 기계에는 테스트 중인 샘플의 상태를 쉽게 관찰할 수 있는 내부 조명이 장착되어 있습니다. | |
박스도어 | 단일 도어는 열려 있고, 박스 도어 측면에는 방폭 체인이 장착되어 있습니다. | |
테스트 홀 | 장치의 오른쪽에는 온도, 전압, 전류 등을 쉽게 넣을 수 있는 직경 50mm의 테스트 구멍이 2개 있습니다. 수집 라인; | |
단열재 | 고효율 압축 유리솜; | |
절연 장치 | 퓨즈 스위치 없음, 과열 보호 스위치, 퓨즈; | |
안전장치 | 과열 경보 장치가 장착되어 있습니다. | |
공기 순환 시스템 | 대류 공기 순환 시스템 | |
압력 방출 포트 | 개구부 크기 200*200mm, 상자 뒷면에 위치, 표본이 폭발할 때 압력 방출 포트가 튀어나와서 열립니다. 압력을 내리다 | |
힘 | 단상 220V, 50Hz | |
무게 | 대략. 170kg | |
테스트 표준 | ||
품목 | 설명 | |
테스트 표준 | IEC61215-2: 2021 MQT 8 바이패스 다이오드 테스트 IEC 62979:2017 광전지 모듈 – 바이패스 다이오드-열 폭주 테스트 IEC 63126:2020 고온에서 작동하기 위한 PV 모듈, 구성 요소 및 재료의 적격성 평가 지침 | |
