| 유형: | 테스트 머신 | 정확도 등급: | 높은 정확도 |
|---|---|---|---|
| 정확성: | ±2%(-20℃~+40℃) | 애플리케이션: | 노화 테스트, 태양광 모듈 테스트, 핫스팟 내구성 테스트, BBA Steady, 자연광 테스트, Sun Simulator |
| 맞춤형 지원: | OEM, ODM | 힘: | 35kW |
| 보호 등급: | / | 전압: | 380V |
| 보증: | 1년 | 웨이브 밴드: | 400~1200nm |
| 방사 영역: | 배치된 1개의 PV 모듈에 대한 4pcs 광원의 경우 2.4m*1.4m | 조명 방식: | 상단 조명, PV 모듈을 쉽게 배치할 수 있습니다. |
| 감광도: | 7~14μV/W/M2 | 응답 시간: | 30초 이하(99%) |
| 안쪽 저항: | 대략. 350Ω | 안정: | ± 2% |
| 코사인 응답: | ≤±5%(태양의 고도각이 10도인 경우) | 온도 특성: | ±2%(-20℃~+40℃) |
| 비선형적입니다: | ± 2% | ||
| 강조하다: | 핫 스팟 내구성 시험 장비,자연광 노화 시험 장비,태양광 모듈 노화 시험기 |
||
광원 | 4개, 독일에서 수입한 램프 (광원은 핵심 부품이며 소모품입니다;) |
복사 강도 | 800～1200W/m²(조절 가능) (단일 광원 시스템은 실시간 신호를 수집기에 출력할 수 있습니다) |
파장대 | 400~1200nm |
스펙트럼 일치도 | 클래스 B |
조사 불균일성 | 클래스 B |
불안정성 | 클래스 A |
복사 영역 | 1개의 PV 모듈을 배치하기 위한 4개의 광원에 대해 2.4m*1.4m |

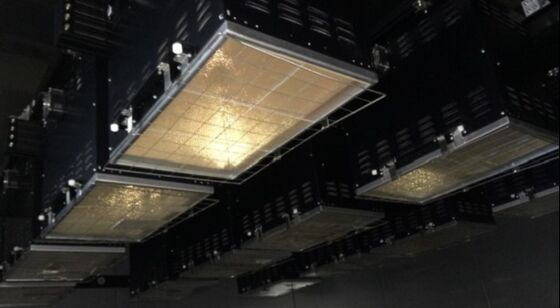

광원 걸이 시스템 | 광원 걸이 시스템: 상단 걸이 방식: 메인 프레임은 고강도 및 이동이 용이한 알루미늄 프로파일 구조를 사용합니다. 각 램프 사이의 공간은 조절 가능하며, 디버깅 완료 후 광원과 PV 모듈의 거리는 약 1.5m입니다. |

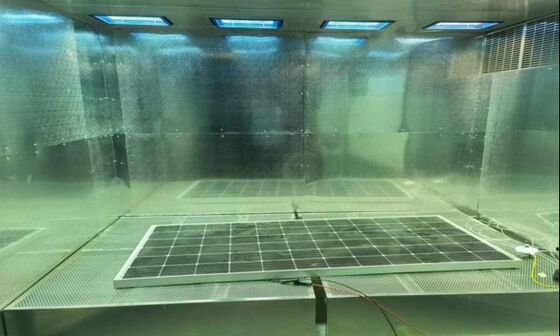

조명 방식 | 상단 조명, PV 모듈을 배치하기 쉽습니다. |
조사 소개 | 센서는 열전 효과 원리를 사용하며, 감지 구성 요소는 권선 도금된 다중 접촉 열전퇴를 채택하고, 표면은 높은 흡수율을 가진 검은색 코팅으로 코팅되어 있습니다. 감지 표면의 핫 접합부, 콜드 노드는 내부에 위치합니다. 챔버, 콜드 및 핫 접합부는 온도차 전위를 생성하며, 선형 범위 내에서 출력 신호는 태양 복사 강도에 비례합니다. 온도의 영향을 줄이기 위해 온도 보상 회로가 일치하며, 성능에 대한 환경의 영향을 방지하기 위해 2층 석영 유리 커버를 사용하며, 석영 유리 커버는 정밀 광학 냉간 공정 연삭으로 생산됩니다. |
감도 | 7～14μV/W/M2 |
응답 시간 | ≤30s(99%) |
내부 저항 | 약 350Ω |
안정성 | ±2% |
코사인 응답 | ≤±5%(태양 고도가 10도일 때) |
온도 특성 | ±2%(-20℃～+40℃) |
비선형성 | ±2% |
테스트 범위 | 0～2000W/m2 |
신호 출력: | 0～20mV |

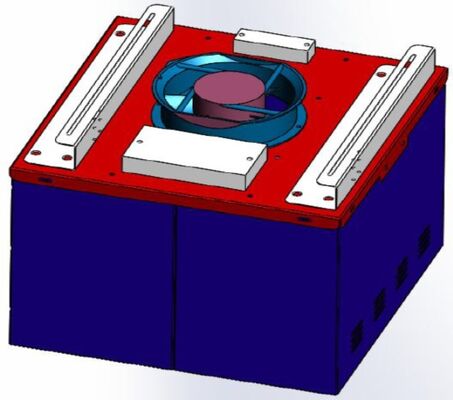

팬 냉각 시스템 | 온도 제어 50±10℃ |
PID 제어 | PID 자동 온도 보상 제어 |
컨트롤러 | 미쓰비시 |
데이터 수집 및 처리 | 먼저 데이터 수집기는 ≤5s/times 속도로 방사 센서와 온도 센서를 시뮬레이션 신호 방식으로 고속으로 파악합니다. 데이터를 전송하고, 데이터 수집 후 데이터 처리 장치로 전송하여 분석 및 계산한 다음 데이터로 사용합니다. 및 곡선 방식으로 최종 사용자에게 제공하고 데이터베이스에 저장합니다. |
시스템 특수 기능 | a. 시스템 보호 기능: 전류 과부하 보호, 온도 과부하 보호, 누설 전기 보호 b. 전원 차단 메모리 기능: 전원 차단 후 전기를 복구하면 테스트를 계속할 수 있습니다. c. 2.3.3 시스템은 중국어 및 영어 언어를 지원하며, 인터페이스는 서로 변경할 수 있습니다. 2.3.4 데이터 저장, 기록 정보 쿼리, 데이터 내보내기/인쇄를 지원하며, 보고서는 Word, Excel, PDF JPG 등 형식으로 저장할 수 있습니다. |
환경 설치 요구 사항 | 실행 환경: 표준 실험실 환경, 온도 25±2℃, 습도:60％ |
전원 | 삼상, 380V, 50Hz 전력 약: 35KW |
