제품 상세 정보:
|
| 사용: | 열충격 테스트 챔버 | 냉각제: | R404a |
|---|---|---|---|
| 냉각방식: | 수냉식(물탱크는 고객이 제공) | ||
| 강조하다: | 가맹점과 함께 기계적 부하 테스트 기계,부하 테스트를 위한 환경 시험실,HD-E910 기계적 부하 시험 기계 |
||
이 기계 장비는 결합된 순방향 압력 적용 및 역방향 흡입 압력 작동 모드를 사용하여 사막 및 고원과 같은 극한 기후 조건에서 태양광 모듈에 대한 압력 테스트 요구 사항을 충족할 수 있습니다.

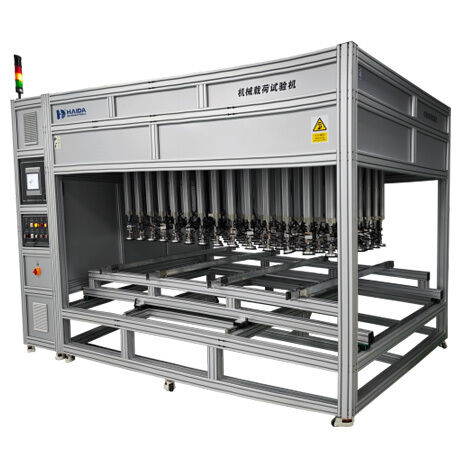

위 이미지는 참고용입니다.
| 품목 | 설명 |
|---|---|
| 원통형 장치 | 부품 샘플이 적용된 하중 하에서 자유롭게 구부러지고 변형되도록 하여 테스트 표면 압력 균일성이 ±5% 이내로 유지되도록 합니다. |
| 압력 방식 | 하향 압력 및 상향 견인 방법을 모두 사용하여 설정 값에 도달할 때까지 점차적으로 균일하게 하중을 증가시킵니다. |
| 최대 샘플 크기 | 2600*1400mm(길이*폭) |
| 실린더 공간 | 실린더 공간은 조절 가능 |
| 실린더 유형 | 낮은 마찰 |
| 실린더 스트로크 | 400mm |
| 실린더 수량 | 72세트(12*6) 수평, 수직 방향 모두 동일한 간격으로 흡착컵 간격을 자유롭게 조절할 수 있습니다. |
| 실린더 거리 | 실린더 중심점 거리 ≤20cm |
| 모듈 가장자리에서 가장자리 실린더 중심 거리 ≤20cm | |
| 변형 감지 | 적외선 비접촉식, 변형 측정 범위 ±10cm, 정확도 ±0.5mm, 동일한 평면 내 임의의 위치에 배치할 수 있는 7개 지점 포함 |
| DC 안정화 전원 공급 장치 | 1개 모듈에 전원 공급; DC 전원 공급 장치: 120V 5A. |
| 정적 기계 부하 | 하향 압력: 800 Pa ~ 12,000 Pa; 상향 당김: 800 Pa ~ 6,000 Pa; 소프트웨어에서 설정 |
| 동적 기계적 부하 | 하향 압력: -2,500 Pa ~ +2,500 Pa(소프트웨어에서 설정) 주기: 3~7 주기/분 |
| 편향 감지 | 레이저 비접촉식 측정 범위≥10cm 정확도±0.5mm 측정 지점: 5개 지점(동일 평면 내 임의 위치에 배치 가능) |
| 온도 모니터링 | 온도 센서 1개 장착(OMEGA T형 열전대) 교정점: 25°C |
| 제어 장치 | 운영 데이터를 저장할 수 있고 USB 인터페이스가 장착되어 운영 데이터를 Excel/PDF 파일 및 차트로 변환할 수 있습니다. |
| 테스트 압력, 사이클 수, 사이클 지속 시간 및 통전 전류; 각 가압 프로세스는 독립적으로 프로그래밍 가능합니다. 각 사이클의 모든 테스트 매개변수는 개별적으로 구성 가능해야 합니다. | |
| 각 흡착컵의 압력은 개별적으로 제어할 수 있으며 압력을 별도로 설정할 수 있습니다. | |
| 이전에 전달된 하중에 더해 검증된 불균일한 적설 하중을 포함합니다. | |
| 테스트 압력, 시간, 모듈 편향, 실시간 사이클 수, 활성화된 전류, 전압 및 모듈 온도 데이터를 수집합니다. 샘플링 주파수는 구성 가능합니다. | |
| 터치스크린 제어 사용 제어판은 실시간 테스트 데이터 곡선을 표시할 수 있습니다. 과거 데이터와 곡선은 제어판에서 볼 수 있습니다. 과거 데이터를 Excel로 내보낼 수 있습니다. | |
| 안전장치 | 안전 밸브와 상태 표시등이 장착된 공기 공급원. 테스트에 실패할 경우 장치는 경보를 울리고 테스트를 중단합니다. |
| 공기 공급원 | 0.6~0.8Mpa(사용자가 준비) |
| 힘 | 단상, 220V, 50Hz |
| 기계 차원 | 약 3700*2000*2300mm(W*D*H) |
| 테스트 표준 | |
| IEC 61215-2:2021 | MQT16 정적 기계 부하 테스트 |
| IEC 61215-2:2021 | MQT20 동적 기계 부하 테스트 |
| ANSI/UL 1703:2018 | 기계적 부하 테스트 |
| IEC 62782: 2016 | 동적 기계 부하 테스트 |
시뮬레이션 애니마트로닉스 고객 트리케라톱스는 목재 케이스에 넣기 전에 기포 필름으로 덮여 있습니다. 이는 충격 흡수, 충격 저항, 열 밀봉이 우수할 뿐만 아니라 무독성, 무취, 습기 부식, 우수한 투명성 등의 장점도 있습니다.
향후 테스트 과정에서 문제가 발생할 경우 48시간 이내에 답변을 드리고 영업일 기준 3일 이내에 솔루션을 제공할 것을 약속드립니다. 우리는 작동 비디오와 영어 작동 설명서를 제공할 수 있습니다. 우리는 화상회의를 제공할 수 있습니다. 고객이 현장 서비스를 요청할 경우, 운송비 및 여행 비용은 고객이 부담해야 합니다.
귀하의 상담을 위한 24시간 온라인 서비스.
올바른 모델을 선택하고 일련의 서비스, 사람, 조언을 제공하십시오.
당신에게 최고의 제안을 제공
많은 세트 주문에 대한 할인 제공
고객의 요청을 수행하십시오:
편리한 지불 기간을 선택하십시오.
신속하게 생산 및 배송을 완료하여 제 시간에 알려드립니다.
세금을 줄이기 위해 송장 금액을 제공할 수 있습니다.
1년 보증 서비스 및 평생 유지 보수.
Technical Egineer는 해외연수를 받을 수 있습니다.
일부 부품 무료 변경
원격제어 기술상담
무료 설치 DVD
유지 관리 계획
우리는 계약서에 서명하는 동안 확약서에 서명할 것이며 이는 우리에 대한 귀하의 신뢰를 높여줄 것입니다.
좋은 포장: 시뮬레이션 애니마트로닉스 고객 트리케라톱스는 목재 케이스에 넣기 전에 기포 필름으로 덮여 있습니다. 이는 충격 흡수, 충격 저항, 열 밀봉이 우수할 뿐만 아니라 무독성, 무취, 습기 부식, 우수한 투명성 등의 장점도 있습니다.
