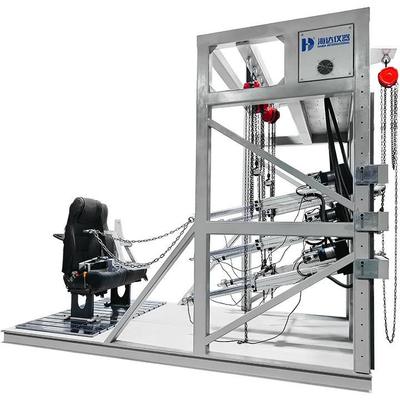

안전벨트 안크 포인트 강도 검사기 (전기 실린더 타입)

이 시험 장비는 사용자의 시험 요구 사항과 관련 표준에 따라 설계됩니다.그것은 다양한 자동차 좌석 프레임의 구조 강도 및 안전 신뢰성을 테스트하는 데 사용됩니다., 헤드레스트, 안전벨트, 정적 및 동적 조건 모두에서 전체 좌석.그것은 각 용접 관절의 강도를 검사함으로써 좌석 생산 과정과 조립된 완제품을 평가하는 것을 목적으로 합니다., 모든 연결 장치와 잠금 메커니즘은 지정된 방향과 힘에 노출되면 견딜 수 있습니다.이것은 좌석 프레임과 완성 된 좌석의 강도와 그에 따른 변형을 평가 할 수 있습니다.장비는 자동으로 컴퓨터를 통해 힘, 강도, 이동 및 변형과 같은 다양한 값을 기록하고 자동으로 테스트 곡선과 테스트 보고서를 생성합니다.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

시험 벤치는 전기 실린더 로딩 시스템을 장착하고 지원하는 역할을 합니다. 시험 벤치 프레임에는 세 개의 수평 빔이 있으며, 각 빔에는 세 개의 서버 전기 실린더가 장착됩니다.각 빔의 수직 높이는 수동 들어올리기 장치를 통해 조절됩니다., 각 빔에 세 개의 전기 실린더의 수직 위치를 조정 할 수 있습니다. (PS:아래 빔에 있는 액추에이터의 가장 낮은 지점에서 시험 플랫폼까지의 거리는 200mm입니다.) 각 빔에 있는 세 개의 전기 실린더 집합체는 수평적인 안내 레일에 장착되고 수평적인 위치가 수동적으로 조정됩니다. 수평적인 위치가 제대로 조정되면,후방 잠금 장치를 사용하여 잠금 할 수 있습니다.수평적인 안내 레일에 장착된 균형 장치로 실린더 중력의 영향을 제거하고 부하 각도를 조절합니다.이 균형 메커니즘은 자동으로 전기 실린더의 수평 움직임과 함께 이동전기 실린더 위치 및 각도의 조정 범위는 지정되지 않습니다.

1. 이 시스템은 테스트 프로세스의 자동 제어와 테스트 결과를 자동으로 저장합니다.
2. 이 시스템은 윈도우 플랫폼을 채택하여 테스트 표준에 따라 다양한 테스트 매개 변수를 설정할 수 있습니다.또한 데이터베이스에 저장된 데이터와 곡선을 쉽게 검색 할 수 있습니다., 시험 보고서의 평가 및 편집.
3. 테스트 보고서는 표준화되고 출력 테스트 데이터는 정확하고 표준화됩니다.
4. 전기 및 전자 서브시스템은 다음의 요소들을 포함합니다: 1 배급 캐비닛; 2 조작 인터페이스, 설정, 캘리브레이션, 분석을 포함한 제어 및 데이터 획득 콘솔,3 원격 제어 손잡이
