제품 상세 정보:
|
| 강조하다: | 방전 기능을 갖춘 배터리 테스트 시스템,고급 배터리 성능 테스트 시스템,충/방전 배터리 테스터 |
||
|---|---|---|---|

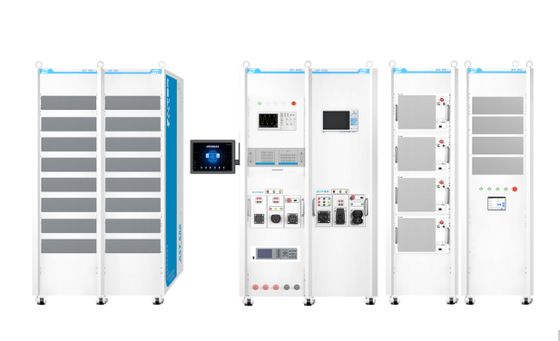

Saite AST9000 전동차 전용 충전기에 대한 통합 테스트 시스템
SAITE AST9000은 전동전기차 전용 충전기용으로 설계된 고도로 통합된 테스트 시스템으로, DC 충전 스파일 제품의 디버깅과 기능 검증에 중점을 둔다.중국 국가 표준 프로토콜 GB/T 27930-2015 및 NB/T33008에 따라 개발.1-2018, 유럽 표준 IEC61851-1 및 미국 표준 SAE J1772-2017, 보드 외부 충전기 제조업체에 적합하며 충전 시설 생산에 널리 적용됩니다.에너지 분야, 및 측정 기관에 대한 예비 개발, 디버깅 및 동전 충전 스파일의 공장 테스트. 완전한 테스트 시스템에는 AST9000 주 단위, 프로그래밍 가능한 저항 부하,프로그래밍 가능한 AC 소스, 그리고 구성 소프트웨어.
내장 배터리 전압 시뮬레이터, 조절 가능한 DC 출력 (01100V), 사용자 정의 설정을 통해 충전 스파일의 시작 전압을 시뮬레이션 할 수 있습니다.
차량 제어 가이드 회로 시뮬레이션 기능이 장착되어 있으며, 핸드 쉐이크, 매개 변수 구성, 충전 단계 등 BMS와 충전기의 통신을 모방할 수 있습니다.그리고 요금 종료 메시지.
전기차 충전 시뮬레이션 회로와 단열 기능의 결함 시뮬레이션을 통합하여 단열 성능을 모니터링합니다.
충전 인터페이스 시뮬레이터, 배터리 전압 시뮬레이터, BMS 통신 시뮬레이터, CAN 버스 메시지 획득 모듈 및 임베디드 컨트롤러를 결합하여 EV 충전 루프를 완전히 복제합니다.복잡한 멀티 디바이스 연결 없이 직접 플러그인 테스트를 허용합니다.
전력 분석기 및 정확한 테스트 기록을위한 다른 도구를 통해 데이터 획득을 지원합니다. 사용자 친화적 인 PC 소프트웨어는 메시지 분석 및 수출 기능을 제공합니다.운용 상태 평가 및 오류 진단에 도움을 주는.
시스템 소프트웨어는 중앙 집중식 제어 및 자동화 테스트를 가능하게 하며, 테스트 보고서 생성 및 완료 후 데이터 로깅을 지원합니다.
| 표준 코드 | 설명 |
|---|---|
| GB/T 18487.1-2015 | 전기자동차의 전도성 충전 시스템 - 1부: 일반 요구 사항 |
| GB/T 27930-2015 | 보드 외부 충전기와 BMS 사이의 통신 프로토콜 |
| GB/T 34657.1-2017 | 전도성 충전용 상호운용성 시험 사양 |
| GB/T 34658-2017 | 충전기와 BMS 사이의 통신 프로토콜의 적합성 테스트 |
| 참고/T33008.1-2018 | 보드 외부 충전장치에 대한 시험 사양 |
| JJG 1149-2022 | 보드 외부 충전기에 대한 측정 검증 규정 |
| IEC 61851-1 | 전도성 충전 시스템에 대한 일반 요구 사항 |
| IEC 61851-23 | DC 전기차 충전소 |
| SAE J1772-2017 | 전기차용 전기전하 결합기 |
| 인터페이스 | 매개 변수 | 범위 | 용인성 |
|---|---|---|---|
| CVBS | 밝기 수준 | 0 ∼ 700mV | ± ((2%X + 6mV) |
| 염색성 수준 | 0 885.1mV | ±3% | |
| 크로마 단계 | 0°360° | ±1° | |
| YPbPr | 밝기 (Y) | 0 ∼ 700mV | ± ((2%X + 6mV) |
| 색상의 차이 (Pb/Pr) | -350~350mV | ± ((2%X + 6mV) | |
| RF-ATV | 레벨 | 70~120 dBμV | ±3 dB |
| 빈도 | 47~862 MHz | 00.001% | |
| RF-DTV | 레벨 | -60~0 dBm | ±2 dB |
| 빈도 | 322196 MHz | 00.0001% | |
| 변조 오류 비율 | ∙ | > 36 dB |
TV 에너지 효율 테스트
셋톱 박스 테스트
모니터 테스트
BNC 케이블, 어댑터, DP-HDMI 변환기
TV 테스트 장비, AV 테스트 장비, TV 신호 검사기
