제품 상세 정보:
|
| 용법: | 높고 낮온도 열 충격 테스트 챔버 | 높은 온도. 노출 range*1: | +60~ 내지 +200' Ｃ |
|---|---|---|---|
| 낮은 템프. 노출 range*1: | -65to 0 'Ｃ | 임시. 변동 *2: | ±1.8' Ｃ |
| 선가열 상한: | +200' Ｃ | 임시. time*3을 데우세요: | 주위 템프. 30 분 이내에 +200' Ｃ에 |
| 선냉각 하한: | -65' Ｃ | 임시. time*3을 내리세요: | 주위 템프. 70 분 이내에 -65' Ｃ에 |
| 외부 재료: | 냉간압연 녹 견딤 강철판 | 시험영역 자재: | SUS304 스테인레스 강 |
| 냉각기: | 스테인레스 강 용접식 판형 열교환기 | 무방한 주변 조건: | +5~30' Ｃ |
| 전원 공급기: | AC380V, 50/60Hz, 3상, 30A | 냉각수 임시를 운영하기. 범위: | 23 'Ｃ에 대한 +18 |
| 강조하다: | 환경 시험 장비,환경 테스트 챔버 |
||

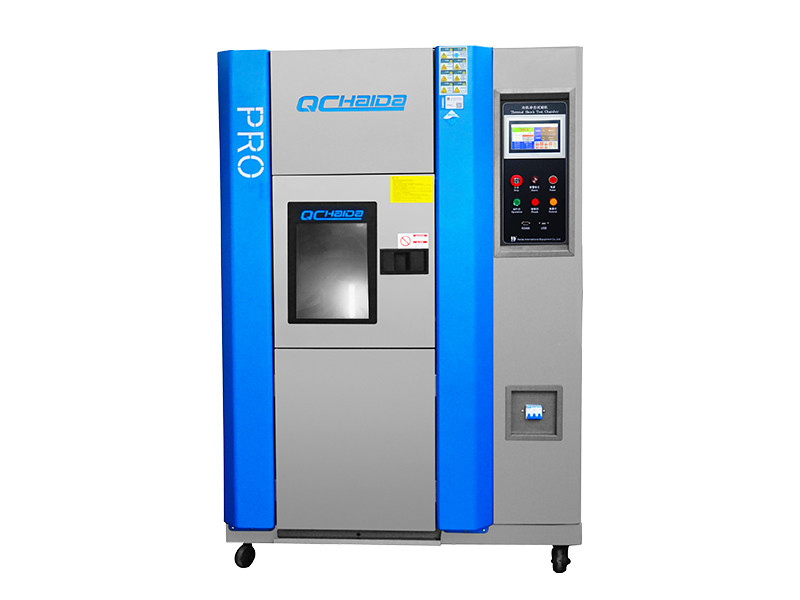

가전 제품 열 테스팅 장비 스테인레스 강 충격 체임버
1. 기술 :
케미컬 체인지 물리적 해에 의해 초래된 그것의 열팽창과 축소를 시험하기 위한 최단 가능 시간에 질서도를 견딜 수 있는 극단적으로 고온과 극저온용 연속적인 환경에 의해 눈 깜짝할 사이에 소재 구조 또는 복합 재료를 시험하는데 사용된 집의 전자 제품 사용 열 충격 챔버 스테인레스 강 충격 체임버. 그 적용 가능하 금속, 플라스틱, 전자적인 고무를 포함하는, 대상 물체 기타 등등, 그것의 제품 개선 또는 참조 개선의 원칙으로서 사용될 수 있습니다.
2. 상술
| 아이즈 |
내부 박스 |
35×35 ×40 |
50×40 ×40 |
60×50 ×50 |
35×35 ×40 |
50×40× 40 |
60×50× 50 |
35×35 ×40 |
50×40 ×40 |
||
|
외부의 박스 |
150×195 ×145 |
180×200 ×145 |
190×200 ×155 |
150×195 ×145 |
180×200 ×145 |
190×200 ×155 |
1501× 95 ×145 |
180×200 ×145 |
|||
|
고온 범위 |
80C~200C | ||||||||||
|
저온 범위 |
-55C~-10C | -65C~-10C | -75C~-10C | ||||||||
|
테스트 공간 온도 |
높은 것 | 60C~150C | |||||||||
| 로우 | -10C~-40C | -10C~-55C | 10C~-60C | ||||||||
|
가열 시간 |
60C~200C 약 25 분 | ||||||||||
| 냉각 시간 |
20C~-55C 약 60 분 |
20C~-65C 약 75 분 |
20C~-75C 에 대하여 90 분 |
||||||||
|
영향 회복 시간 |
30 분에 관한 고온 (150C) | ||||||||||
| Low-temperature(-40Cor-55Cor-60C)about 30 분 | |||||||||||
| 영향 회복은 5 분을 맞춥니다 | |||||||||||
| 중량 | 2.5 킬로그램 | 5 킬로그램 | 10 킬로그램 | 2 킬로그램 | 5 킬로그램 | 10 킬로그램 | 2.5 킬로그램 | 5 킬로그램 | |||
| 내부 물 | SUS#304 스테인레스 강 | ||||||||||
| 외부 소재 | SUS#304 스테인레스 강 | ||||||||||
| 단열재 | 고정밀 유리 솜 + PU 기포 고무 | ||||||||||
| 냉각 시스템 |
카피 취입 종류 또는 수냉식과 환경 보호 냉각제. |
||||||||||
| 제어기 | 터치 프로그램 가능한 제어와의 맨 머신 인터페이스 | ||||||||||
| 보호기 |
과열된 압축기 슬라이드 오프, 과온, 과압, 건조 열, 모터 과부하 보호 스위치 |
||||||||||
| 부착 | 구획 프레임 2, 테스트 구멍 1 | ||||||||||
| 전원(KW) | 16 | 30 | 42 | 18 | 32 | 45 | 20 | 34 | |||
| 전원 공급기 | AC380V±10% 3PH 50/60Hz | ||||||||||
기록
1) 만약 고온 노출 범위 하한 + 60' Ｃ가 요구되거나 낮은 템프 노출 범위가 제한 -60' Ｃ를 낮추면, 대기 온도 노출 옵션을 선정하세요
2) 만약 임시 변동이 아래 ±1.8' Ｃ에 필요하면 낮은 템프 변동 패키지를 선택하세요
3)온도 히트 업 / 이동식 가로대 시간은 단지 독립적 체임버 작동 동안 적용 가능합니다
4) 미안하지만, 요구된 자동적으로 조종된 미닫이 문이 자동적으로 문 패키지를 선택하면
5) 둘다 이용 가능한 공기 냉각식 응축기 / 수냉식 응축기
6)단지 수냉식 응축기에 적용되세요
3. 안전장치
1)고온 챔버 과열 보호 스위치
2)냉가압실 과열 보호 스위치
3)공기 순환기 과부담 알람
4)냉동기 높은 것 / 저압 보호기
5)압축기 온도 스위치
6)기압 스위치
7)퓨즈
8)현수수 중계기 (단지 수냉식 상술)
9)압축기 회로 차단기
10)히터 회로차단기
11)시험영역 과열 /는 보호기를 과냉각시킵니다
12)에어 퍼지 밸브
4.제어
작전과 설정은 터치-스크린 LCD 디스플레이를 이용하여 단순화했습니다 (교육이 스크린이어서 전시했습니다). 시험 패턴, 시험영역 온도, 온도 사이클과 경향 그래프 디스플레이의 앳 -아그랜스 인증.
|
설정 |
터치 패널에 의한 상호 작용하는 키 입력 |
|
디스플레이 |
LCD (5.7 인치) |
|
온도 조절 기능 |
시험영역 : 노출 임시. 고온 챔버 : 프리-헤팅 임시. 냉가압실 : 프리-쿨링 임시. |
|
피드 제어 |
|
|
설정 온도 범위 |
고온 : 60 to200'C 저온 : 0'C에게 -78 |
|
결의안을 설정하기 |
1'C |
|
입력 |
열전대 T형 인간 (Copper/Copper-Nickel) |
|
설정과 지시 범위 |
프리셋 시간 : 0 분. 99 시간과 59 분에. 미리 설정된 사이클 : 1 내지 9,999 사이클 |
|
액세서리 기능 |
타이머 사전 설정 Overheat/는 보호를 과냉각시킵니다 전원 failure/ 복구 선택 온도 안정 시간 설정 프로그램 메모리 자동적인 전력 셧-오프 예정 시기 디스플레이 시험 완료 방식 선택 추이 그래프 운전 기록 디스플레이 감지기 교정 RS-232/ USB 통신 |
