제품 상세 정보:
|
| 싸인 힘 (성수기): | 30kn | 충격력 (피크) 충격력 (피크): | 60kn |
|---|---|---|---|
| 주파수 범위: | 5~2,600Hz | 장갑 무게: | 40kg |
| 크기 (L × W × H, 포장되지 않은): | 1,330x860x1,250mm | 축방향 진동 격리 주파수: | 3 Hz |
| 그/st 스크류 치수: | M10 (메트릭) | ||
| 강조하다: | 전문 진동 셰이커,진동 쉐이커 테이블 시스템,산업용 진동 셰이커 테이블 |
||

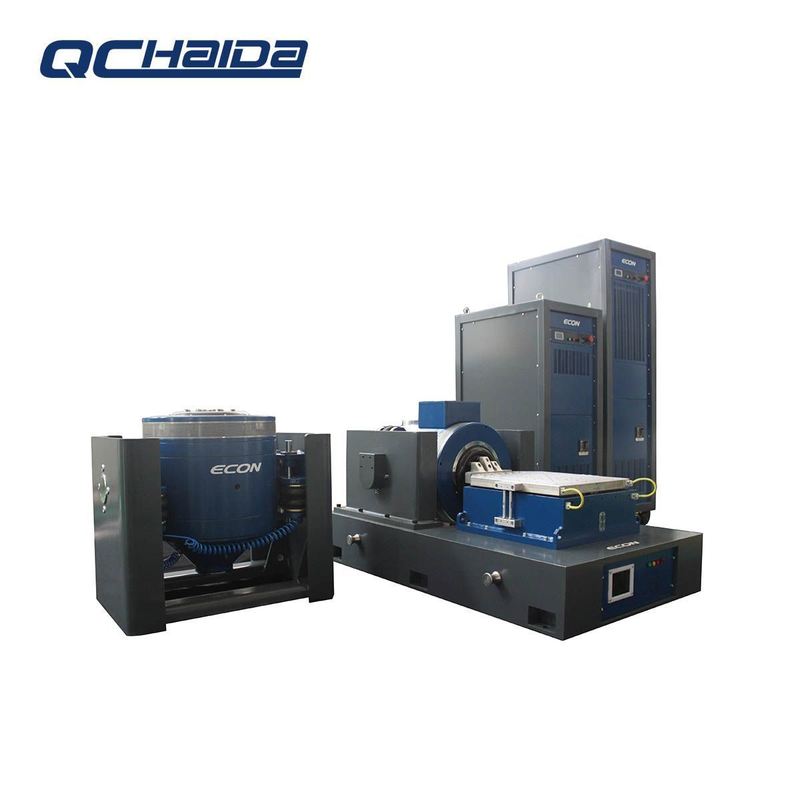

전자기 셰이커 진동/진동 셰이커 시험기
소개:
셰이커의 랜덤 진동 시험(GB/ t2423.56-2006)은 지정된 주파수 범위 내의 모든 주파수 성분(광대역)을 항상 포함하는 랜덤 입력 신호에 의해 여기됩니다. 순간 값은 정규(가우시안) 분포를 따릅니다. 주파수 범위 내의 분포는 가속도 스펙트럼 밀도(ASD) 곡선으로 표시됩니다.
랜덤 진동은 실제 세계에서 발생하는 가장 일반적인 유형의 여기입니다. 미래의 순간 값은 과거 상태로 예측할 수 없지만 확률을 기반으로만 예측할 수 있습니다. 사실, 이러한 특성은 피로 및 교번 응력과 같은 랜덤 진동과 관련된 대부분의 계산에 적용할 수 있습니다.
정현파 시험과 달리 시험대의 랜덤 진동은 최대 값에 도달할 수 없지만 항상 지속적으로 여기되고 공진합니다. 실험실의 대부분의 랜덤 신호는 3배 RMS를 가지며, 이는 시험 주파수 범위 내의 여기의 순간 값이 0에서 총 RMS(R.M.S.)의 3배까지 확장될 수 있음을 의미합니다. 랜덤 여기를 고려해야 할 더 큰 차이점은 교차점 사이에 많은 수의 응력 교번이 양수와 음수 모두 발생한다는 것입니다. 이 속성은 피로 손상에 영향을 미치므로 고장 예상 수명에 영향을 미칩니다.
정현파 진동이든 랜덤 진동이든, 제품의 생산, 운송, 사용 환경 및 시험 장비의 특성 및 특성에 대한 더 나은 이해를 통해서만 고품질 제품을 선별하고 불량 제품의 성능을 향상시키기 위해 적절한 진동 모드를 선택할 수 있습니다.
전기 역학 진동 시험 시스템성능 데이터 시트:

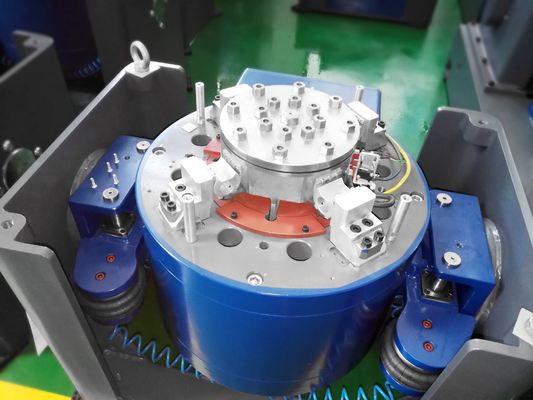

| 셰이커 (모델# EDM-2000) | ||
| 정현파 힘(피크) | 30kN | |
| 충격력(피크) | 60 kN | |
| 주파수 범위 | 5～2,600 Hz | |
| 변위(연속) | 100 mm | |
| 최대 속도 | 1.8 m/s | |
| 최대 가속도 | 75 G | |
| 아마추어 직경 | 445 mm | |
| 1st 차수 공진 주파수 | 2,400 Hz | |
| 허용 편심 모멘트 | ＞500 Nxm | |
| 아마추어 무게 | 40 kg | |
| HE/ST 나사 치수 | M10 (미터법) | |
| 축 방향 진동 절연 주파수 | ＜3 Hz | |
| 최대 페이로드 | 500 kg | |
| 자속 누설 | ≤1 mT | |
| 치수(L×W×H, 포장 안 함) | 1,330x860x1,250 mm | |
| 무게(포장 안 함) | 2,500 kg | |
| 설치 | 고무 매트(앵커 볼트 필요) | |
| 전력 증폭기 (모델# VSA-H323A) | ||
| 증폭기 출력 | 30 kVA | |
| SNR | ＞65 dB | |
| 정격 출력 전압 | 120 Vrms | |
| 증폭기 효율 | ＞ 90% | |
| 치수(L×W×H, 포장 안 함) | 800x900x2,100 mm | |
| 무게(포장 안 함) | 500 kg | |
| 송풍기 (모델# PBL-W30) | ||
| 공기량 | 0.46 m3/s | |
| 전원 | 7.5 kW | |
| 공기 덕트 직경 | 200 mm | |
| 공기압 | 8.8kPa | |
| 설치 | 천장에 연결 가능(최대 90도 굽힘 2개), 최대 20’ 런 | |
| 수평 슬립 테이블 (모델# 30ST-600M) | ||
| 치수 | 600x600 mm | |
| 두께 | 45 mm | |
| 주파수 제한 | 2,000 Hz | |
| 유효 질량 | 54 kg | |
|
참고: 1. 더 나은 균일성을 위해 고압 오일 필름 베어링을 사용합니다. |
||
| 진동 컨트롤러 및 가속도계 | ||
| 진동 컨트롤러 VT-9008-4 | 사인 및 자체 보정이 가능한 4 채널 진동 컨트롤러. | |
| 가속도계 EA-YD-181 | 100mV/g, 범위: 50g, 작동 주파수: 1-10kHz, 무게: 11그램, 10ft 저소음 케이블 포함 | |
| 기타 지원되는 기능/액세서리 | ||
| 환경 챔버 | 지원 | |
| 모바일 장치 | 사용자 정의 가능 | |
| 절연 보드 | 사용자 정의 가능 | |
| 고정 장치 | 사용자 정의 가능 | |
| 시스템의 작업 환경 | ||
| 온도 범위 | 0-40℃ | |
| 습도 범위 | 0～90% , 결로 없음 | |
| 전원 요구 사항 | 380V/3ph/50Hz, 40kVA | |
| 압축 공기 압력 | 0.6 Mpa | |
사용 방법:
1, 절차를 완료하려면 제어 설명서를 참조하십시오.
2, 작동 오류로 인해 작동할 수 없는 경우 입력 단계의 복구 방법을 사용한 다음 단일 그룹 또는 기타 실행 단계를 설정할 수 있습니다.
3, 사용하기 전에 외부 시작 스위치를 누르면 COO가 나타나면 놓아주고 키를 엽니다.
4, 대만 본체:
1 테이블 본체 풋 슬리브를 가능한 한 고정합니다.
2 전원 공급 장치 켜기/출력 라인에서 작업은 플러그를 뽑을 수 없습니다.
3 가능한 한 수평을 유지합니다.
4 구성 요소는 변경할 수 있으며 라인은 변경하거나 연결에서 변경해서는 안 됩니다.
5 대만 본체는 전체 또는 일부를 재구성할 수 없으며, 원래 확인 암호로 단일 구성 요소에 대한 사양에 따라야 합니다.
5, 코드 내부의 진폭
1. 부팅 전후에 너무 크게 조정하지 마십시오.
2) 낮은 진폭의 높은 진폭 변조
3 제어판 진폭 노브를 중간 위치에 놓고 테스트 항목: 주요 지점에 집중하도록 배치하고 왼쪽 평면 오른쪽을 줄입니다.
4 제어 상자: 상단 또는 지하 작업에 배치할 수 없습니다.
6, 내부 코드: 실행 또는 잘못된 작동 시 재설정
7, 제어 상자:
1) 본체의 연결 라인은 걸린 후 단단히 잠가야 합니다.
2 진동 방향 스위치와 출력 연결 라인은 해당하며 잘못 연결할 수 없습니다.
8, 테스트: 특수 테스트가 아닌 경우 전체 파형 테스트를 사용해야 합니다.
9, 대만 본체: 충돌 소리를 낼 수 없으며, 상하 중심축이 서로 닿으면 스프링 강철 조각이 파열되어 즉시 종료되고 진폭 변조가 작게 조정된 다음 켜집니다.
10, 기타 알 수 없는 사항:
내부 구성 요소 및 라인을 임의로 변경하지 마십시오.
11, 이유가 나쁩니다:
1 컴퓨터 모델을 사용하여 흔들림 테이블을 제어할 수 없습니다.
2 드라이버를 다시 로드할 수 없습니다.
2, Ista-ia 테스트의 경우 작업자는 샘플을 보호하여 테스트 조각이 테이블에서 미끄러져 나가지 않도록 해야 합니다.
애프터 서비스:
테스트 과정에서 문제가 발생할 경우 다음을 보장합니다.
적시 대응: 48시간 이내 공식 답변.
신속한 해결: 3일 이내 제안된 솔루션.
포괄적인 지원: 영어 사용 설명서, 교육 비디오 및 화상 회의 지원에 대한 액세스.
저희를 선택해야 하는 이유?
글로벌 지원 디자인
내장형 전압 자동 전환(110V/220V), 국제 플러그 호환성 및 안전 인증 표시기 보호.
탁월한 애프터 서비스 지원
18개월 포괄적 보증. 업계 고유의 혜택: 컨트롤러에 대한 무료 수리 서비스 – 경쟁사 장치 포함. 컨트롤러를 당사로 배송하기만 하면 됩니다.
구속력 있는 품질 약속
공식 품질 보증 서한은 모든 계약 체결에 동반되어 성능을 보장하고 신뢰를 구축합니다.
산업 등급 보호 포장
(예: 트리케라톱스)는 정전기 방지 버블 필름으로 개별 포장되어 강화된 나무 상자에 고정됩니다. 이는 다음을 보장합니다.
• 충격 흡수 및 충격 저항
• 습기 및 부식 방지
• 무독성, 무취 재료
• 검사를 위한 최적의 투명성
자주 묻는 질문:Q: 귀사는 무역 회사입니까, 아니면 제조업체입니까?
A: 테스트 장비를 전문으로 하는 21년 이상의 통합 제조업체 및 6년의 수출 전문 지식.
Q: 주문 확인 후 배송 일정은 어떻게 됩니까?
A: 표준 주문: 10-25 영업일
재고 주문: 3일 이내 배송
참고: 리드 타임은 제품 사양 및 주문량에 따라 다릅니다.
Q: 보증 및 애프터 서비스 조건은 무엇입니까?
A: 모든 테스트 기계에 대한 12개월 포괄적 보증
업계 고유의 혜택: 무료 컨트롤러 수리(HAIDA 장치 포함)
보증 후 지원: 문제 해결, 운영 지침 및 불만 해결을 위한 전담 기술 팀
Q: 제품 품질과 서비스를 어떻게 보장합니까?
A: 전체 성능 테스트를 통한 100% 사전 배송 검사
글로벌 지원 디자인: 전압 자동 전환(110V/220V), 국제 플러그, 안전 인증 표시기
다단계 교육 지원:
✓ 교육 운영 비디오
✓ 현장 엔지니어 교육(요청 시)
시장에서 입증된 신뢰성:
산업 사용자가 전 세계적으로 인정
Q: 제품 사용자 정의를 제공합니까?
A: 예, 기술 매개변수 및 응용 요구 사항을 기반으로 맞춤형 솔루션을 개발합니다.
