제품 상세 정보:
|
| 용법: | 높고 낮온도 열 충격 테스트 챔버 | 높은 온도. 노출 range*1: | +60~ 내지 +200' Ｃ |
|---|---|---|---|
| 낮은 템프. 노출 range*1: | -65to 0 'Ｃ | 임시. 변동 *2: | ±1.8' Ｃ |
| 선가열 상한: | +200' Ｃ | 임시. time*3을 데우세요: | 주위 템프. 30 분 이내에 +200' Ｃ에 |
| 임시. time*3을 내리세요: | 주위 템프. 70 분 이내에 -65' Ｃ에 | 댐퍼 구동 장치: | 공기 실린더 |
| 무방한 주변 조건: | +5~30' Ｃ | 전원 공급기: | AC380V, 50/60Hz, 3상, 30A |
| 강조하다: | 환경 테스트 챔버,환경 실험실 실험 장비 |
||

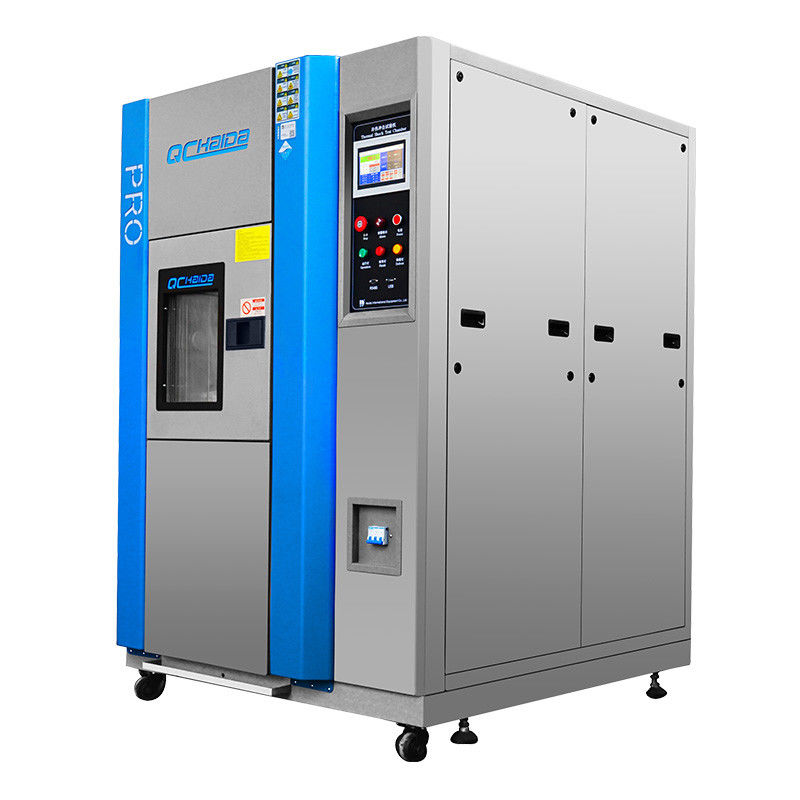

안정 테스트 챔버 열 충격 챔버 높고 낮은 온도
기술 :
열 안정성 테스트 챔버는 전자 부품과 물질을 위한 high&low 온도 충격 시험에 적용할 수 있습니다.열 충격 체임버는 전자 부품, 금속, 화학 재료, 자동화 성분, 통신 모듈, 국방 산업, 항공 우주 산업, BGA, PCB 기판, 전자 칩 IC, 반도체 자기와 고분자 재료의 완전한 테스팅 기계입니다.
열 안정성 챔버의 상술 :
|
시스템 |
댐퍼 스위칭에 의한 투 존 테스트 |
|||||||
|
3영역 챔버 |
||||||||
|
모델 |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
주문 제작됩니다 |
|||||
|
성능 |
시험영역 |
높은 온도. 노출 range*1 |
+60~ 내지 +200' Ｃ |
|||||
|
낮은 템프. 노출 range*1 |
-65to 0 'Ｃ |
|||||||
|
임시. 변동 *2 |
±1.8' Ｃ |
|||||||
|
고온 챔버 |
선가열 상한 |
+200' Ｃ |
||||||
|
임시. time*3을 데우세요 |
주위 템프. 30 분 이내에 +200' Ｃ에 |
|||||||
|
냉가압실 |
선냉각 하한 |
-65' Ｃ |
||||||
|
임시. time*3을 내리세요 |
주위 템프. 70 분 이내에 -65' Ｃ에 |
|||||||
|
임시. 복구 (2 구역) |
복구조건 |
투 존 : 높은 온도. 노출 +125' Ｃ 30 분, 낮은 템프. 노출 -40' Ｃ 30 분 ; 견본 6.5 킬로그램 (견본 바구니 1.5 킬로그램) |
||||||
|
임시. 회복 시간 |
10 분 이내에. |
|||||||
|
구조 |
외부 재료 |
냉간압연 녹 견딤 강철판 |
||||||
|
시험영역 자재 |
SUS304 스테인레스 강 |
|||||||
|
Door*4 |
손으로 잠금 해제 버튼과 조종 도어 |
|||||||
|
히터 |
스트립 와이어 히터 |
|||||||
|
냉각 장치 |
System*5 |

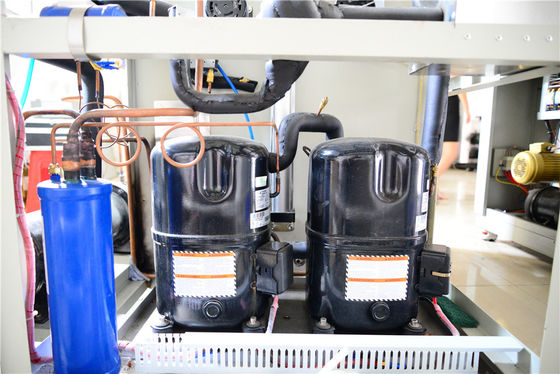

기계적 캐스케이드 냉동 시스템 |
||||||
|
압축기 |
용봉한 스크롤 압축기 |
|||||||
|
확장 메커니즘 |
전자 팽창 밸브 |
|||||||
|
냉각제 |
높은 온도 쪽 :R404A, 낮은 템프 옆 R23 |
|||||||
|
냉각기 |
스테인레스 강 용접식 판형 열교환기 |
|||||||
|
공기 순환기 |
시로코 팬 |
|||||||
|
댐퍼 구동 장치 |
공기 실린더 |
|||||||
|
맞춤 |
케이블은 왼쪽에 지름 100 밀리미터로 좌현으로 향하게 합니다 (오른쪽과 맞춰지 직경 사이즈가 옵션으로서 이용 가능합니다), 견본 전력이 제어 단말기를 공급합니다 |
|||||||
|
내부 치수 (W x H x D) |
350 Ｘ 400 Ｘ 350 |
500 Ｘ 450 Ｘ 450 |
주문 제작됩니다 |
|||||
|
시험영역 능력 |
50L |
100L |
주문 제작됩니다 |
|||||
|
시험영역 하중 |
5 킬로그램 |
10 킬로그램 |
주문 제작됩니다 |
|||||
|
외부 치수 (W x H x D) |
1230 Ｘ 1830 Ｘ 1270 |
1380 Ｘ 1980 Ｘ 1370 |
주문 제작됩니다 |
|||||
|
중량 |
800 킬로그램 |
1100 킬로그램 |
이용 불가능 |
|||||
|
유틸리티 요구사항
|
무방한 주변 조건 |
+5~30' Ｃ |
||||||
|
전원 공급기 |
AC380V, 50/60Hz, 3상, 30A |
|||||||
|
냉각수 공급 pressure*6 |
02~0.4Mpa |
|||||||
|
냉각수 공급 rate*6 |
8m3 /h |
|||||||
|
냉각수 임시를 운영하기. 범위 |
23 'Ｃ에 대한 +18 |
|||||||
|
소음 수준 |
70 dB 또는 낮습니다 |
|||||||
기록
1) 만약 고온 노출 범위 하한 + 60' Ｃ가 요구되거나 낮은 템프 노출 범위가 제한 -60' Ｃ를 낮추면, 대기 온도 노출 옵션을 선정하세요
2) 만약 임시 변동이 아래 ±1.8' Ｃ에 필요하면 낮은 템프 변동 패키지를 선택하세요
3) 온도 히트 업 / 이동식 가로대 시간은 단지 독립적 체임버 작동 동안 적용 가능합니다
4) 미안하지만, 요구된 자동적으로 조종된 미닫이 문이 자동적으로 문 패키지를 선택하면
5) 둘다 이용 가능한 공기 냉각식 응축기 / 수냉식 응축기
6) 단지 수냉식 응축기에 적용되세요

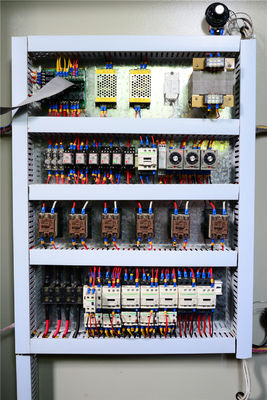

열 안정성 챔버의 안전장치 :
1)고온 챔버 과열 보호 스위치
2)냉가압실 과열 보호 스위치
3)공기 순환기 과부담 알람
4)냉동기 높은 것 / 저압 보호기
5)압축기 온도 스위치
6)기압 스위치
7)퓨즈
8)현수수 중계기 (단지 수냉식 상술)
9)압축기 회로 차단기
10)히터 회로차단기
11)시험영역 과열 /는 보호기를 과냉각시킵니다
12)에어 퍼지 밸브
제어
작전과 설정은 터치-스크린 LCD 디스플레이를 이용하여 단순화했습니다 (교육이 스크린이어서 전시했습니다). 시험 패턴, 시험영역 온도, 온도 사이클과 경향 그래프 디스플레이의 앳 -아그랜스 인증.
|
설정 |
터치 패널에 의한 상호 작용하는 키 입력 |
|
디스플레이 |
LCD (5.7 인치) |
|
온도 조절 기능 |
시험영역 : 노출 임시. 고온 챔버 : 프리-헤팅 임시. 냉가압실 : 프리-쿨링 임시. |
|
피드 제어 |
|
|
설정 온도 범위 |
고온 : 60 to200'C 저온 : 0'C에게 -78 |
|
결의안을 설정하기 |
1'C |
|
입력 |
열전대 T형 인간 (Copper/Copper-Nickel) |
|
설정과 지시 범위 |
프리셋 시간 : 0 분. 99 시간과 59 분에. 미리 설정된 사이클 : 1 내지 9,999 사이클 |
|
액세서리 기능 |
타이머 사전 설정 Overheat/는 보호를 과냉각시킵니다 전원 failure/ 복구 선택 온도 안정 시간 설정 프로그램 메모리 자동적인 전력 셧-오프 예정 시기 디스플레이 시험 완료 방식 선택 추이 그래프 운전 기록 디스플레이 감지기 교정 RS-232/ USB 통신 |
