제품 상세 정보:
|
싸인 힘 (성수기): | 30KN | 충격력(피크): | 60KN |
---|---|---|---|
주파수 범위: | 5~2,600Hz | 변위(연속): | 100 밀리미터 |
맥스. 속도: | 1.8 초당 미터 | 맥스. 가속: | 75 G |
1번째 명령 공진 진동수: | 2,400 Hz | ||
강조하다: | 진동 시험 체계,진동 테이블 시험 장비 |

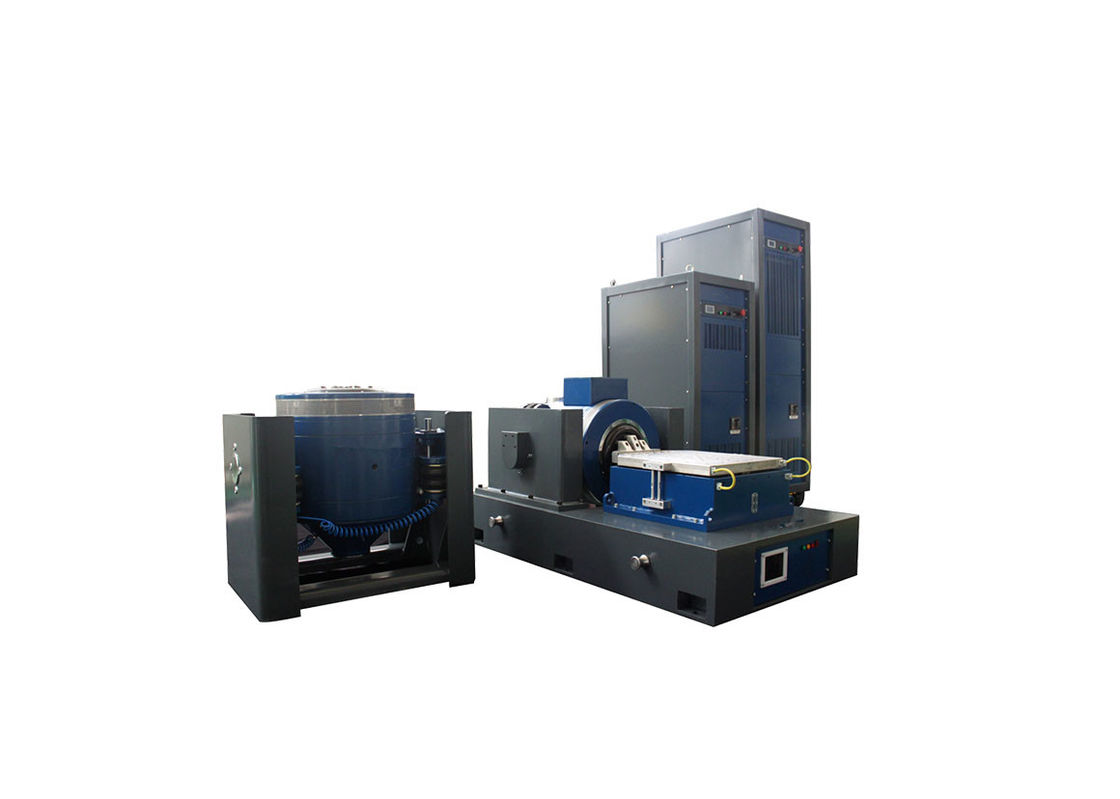

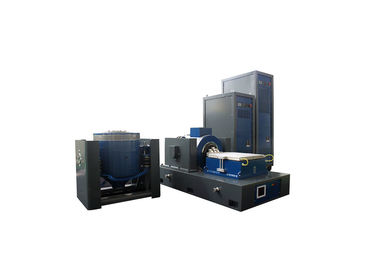

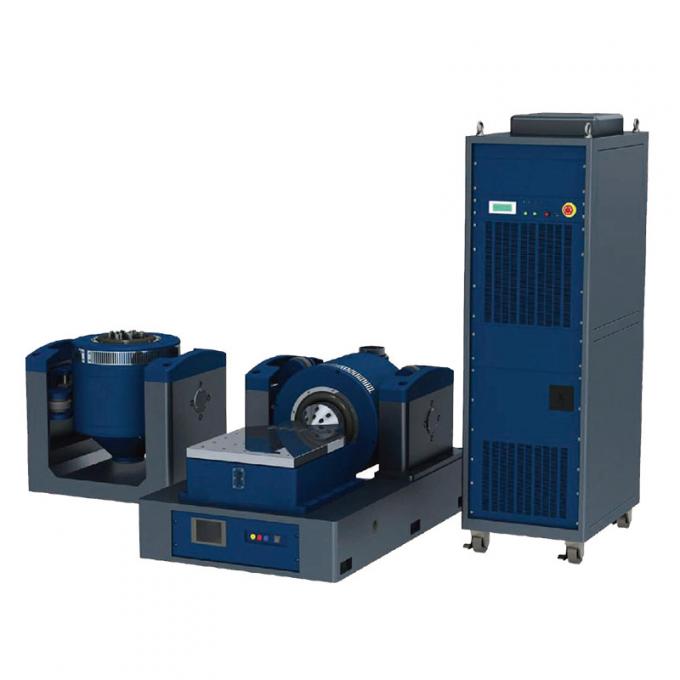

장비를 시험하는 연구실 자료 이송 시뮬레이션 진동
도입 :
장비를 시험하는 전기 역학적 진동은 넓게 방위와 항공, 항공우주, 통신, 전자, 자동차, 가전 제품류와 다른 산업에서 사용됩니다. 실제 근무 조건과 구조물 강도 시험을 시뮬레이션하면서, 장비의 이런 유형은 이른 결점을 발견해서 사용됩니다, 제품 응용이 넓습니다, 적용 폭이 명백합니다, 시험 효과가 주목할 만하고 믿을 만합니다. 정현파, FM, 일소, 프로그램 가능하, 주파수 배율기, 대수, 최대 가속, 진폭 변조, 시간 제어, 전 기능 컴퓨터 제어, 단순한 고정된 가속 / 고정된 진폭. 3가지 시험, 안정적인 성능, 믿을 만한 품질을 운영하기 위한 연속적인 고장을 통한 설비.

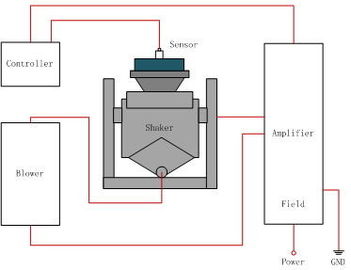

전기 역학적 진동이 시스템 성능 데이터 시트를 시험합니다 :

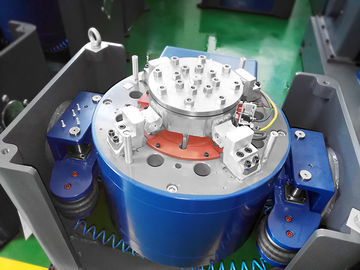

교반기 (Model# EDM-2000) | ||
싸인 힘 (성수기) | 30kN | |
충격 힘 (성수기) | 60 나트 | |
주파수 범위 | 5~2,600 Hz | |
(연속적인) 치환 | 100 밀리미터 | |
맥스. 속도 | 1.8 초당 미터 | |
맥스. 가속 | 75 G | |
전기자 직경 | 445 밀리미터 | |
1번째 명령 공진 진동수 | 2,400 Hz | |
편심 하중 순간 | >500 기억의 누락 | |
아마추어 중량 | 40 킬로그램 | |
HE / ST 스크루 차원 | M10 (측정) | |
축방향 진동 격리 주파수 | <3 Hz | |
맥스. 화물 | 500 킬로그램 | |
자속누설 | ≤1 mT | |
차원 (언패킹된 L×W×H) | 1,330x860x1,250 밀리미터 | |
(언패킹된) 중량 | 2,500 킬로그램 | |
설치 | 고무 매트 (요구된 기초 볼트) | |
전력 증폭기 (Model# VSA-H323A) | ||
증폭기 출력 | 30 kVA | |
SNR | >65 dB | |
정격 출력 전압 | 120 브르엠에스 | |
증폭기 효율 | > 90% | |
차원 (언패킹된 L×W×H) | 800x900x2,100 밀리미터 | |
(언패킹된) 중량 | 500 킬로그램 | |
송풍기 (Model# PBL-W30) | ||
공기 용적 | 0.46 m3/s | |
힘 | 7.5 kW | |
통풍관 직경 | 200 밀리미터 | |
기압 | 8.8kPa | |
설치 | 상한 (최고 2까지 각도 굴곡)에 연결될 수 있게, 최대 20은' 운영합니다 | |
수평 미끄럼 표 (Model# 30ST-600M) | ||
차원 | 600x600 밀리미터 | |
두께 | 45 밀리미터 | |
주파수한계 | 2,000 Hz | |
유효질량 | 54 킬로그램 | |
기록 : 1. 고압 유막 태도는 더 좋은 균일성을 위해 사용됩니다. |
||
진동 조절 장치와 가속도계 | ||
진동 조절 장치 VT-9008-4 | 싸인과 셀프 측정과 4개 채널 진동 조절 장치. | |
가속도계 EA-YD-181 | 100mV/g, 범위 : Freq로 일한 50g. 다음 1-10kHz, 중량 : 10ft 로우 노이즈 케이블로, 11 그램 | |
다른 지원된 함수 / 부속물 | ||
환경 챔버 | 지원받습니다 | |
모바일 장치 | 주문형입니다 | |
절연 보드 | 주문형입니다 | |
정착물 | 주문형입니다 | |
시스템의 작업 환경 | ||
온도 범위 | 0-40C | |
습도 범위 | 0~90%, 비결노 상태 | |
동력 요건 | 380V/3ph/50Hz, 40kVA | |
압축 공기 압력 | 0.6 Mpa |
특성 :
1. 작은 항공사들 (테이블) 질로 더 높은 가속과 더 높은 작동 주파수를 성취하기 위해, 전체적 부하 용량과 성능을 향상시키세요.
2. 진동 테이블 집적 설계 (필수적), 좋은 강성, 용이한 설치와 디버깅으로.
3. 용접체의 보강은 좋은 반응 질과 감쇄 효과를 가지고 있습니다.
4. 짜맞춘 진동 방지 시스템은 완전히 진동 전파를 감소시키고 시험 장비 사이에 간섭을 방지할 수 있습니다.
사용하는 방법 :
1, 절차를 완료하기 위한 제어 설명서
운용 오류와 같은 2 그렇게는 일할 수 없고, 당신이 입력의 단계의 복구 방법을 이용하고, 그리고 나서 단 하나의 그룹 또는 다른 연속적인 단계에서 설정할 수 있습니다.
3가 외부 START 스위치를 누르기 위한 사용 전에 COO가 말하자면 놓아주는 것으로 보이고 핵심을 엽니다.
4, 대만 신체 :
1 최대한 고정된 테이블 본체 발 슬리브
출력 라인에서 / 작업 위의 2 전원 공급기는 전류가 끊어질 수 없습니다
3는 최대한 수준을 위치시킵니다
4가지 성분이 바뀔 수 있다고, 라인은 또는 연결로부터 바뀌지 말아야 합니다.
단지 단일의 부품을 위한 그리고 원본 확인 암호로 상술에 따르면, 5 대만 신체는 모두 또는 개조의 부분이지는 않아야 합니다.
5, 코드 안에 있는 크기
1. 부트 전후에 너무 커서 조정되지 마세요
2) 고진폭 변조의 자제하는 크기
중간 위치 테스트 항목에 위치한 3 제어판 크기 노브 : 요점에 초점을 맞추고 왼쪽 평평한 오른쪽을 감소시키기 위해 개최되었습니다.
4 제어함 : 최고이거나 지하 작동에 위치할 수 없습니다
6, 코드속 :
1) 운영하거나 부정확하게 작동할 때 재설정하세요
2) 리셋 방법 단계를 제어하시오 그러면 각각 코드속은 깡통을 구하기 위한 한번을 설정했습니다
3는 보통 내부 코드를 사용할 것이고 무작위로 설정될 수 없습니다
7, 제어함 :
1) 신체의 접속 라인은 매달린 후 팽팽하게 잠겨져야 합니다
2개 진동 방향 스위치와 출력 접속 라인은 해당이고 불법 행위를 연결시킬 수 없습니다
시험을 받은 8 : 특별하지 않은 테스트는 전파 테스트를 이용하여야 합니다
9, 대만 신체 : 바로 정지, 진폭 변조가 작게 그리고 나서 조정된다는 것 이기 위한 봄 강철 소편 결렬이 켜는 주축 상호 텃치가 야기시킬 충돌 사운드, 상부와 중앙 하측을 생성시킬 수 없습니다.
10, 다른 미지의 것 :
임의로 내부 구성 요소와 라인을 바꾸지 마세요
11, 이유가 나쁩니다 :
1가지 컴퓨터 모델들의 사용은 테이블 제어를 흔대서 사용될 수 없습니다
2는 드라이버를 재로딩할 수 없습니다
이스타 IA 검사, 샘플을 보호하고,에게 시험편을 방지합니다 운영자를 위한, 2는 테이블에서 미끄러집니다 ;
3, 정기적으로 기어박스 대체에 기어를 넣으십시요 ;
4. 일하지 못할 때 모든 전원을 자르고 깨끗하게 유지하세요 ; 5, 비정규직원이 뜻대로 작동할 수 없습니다
